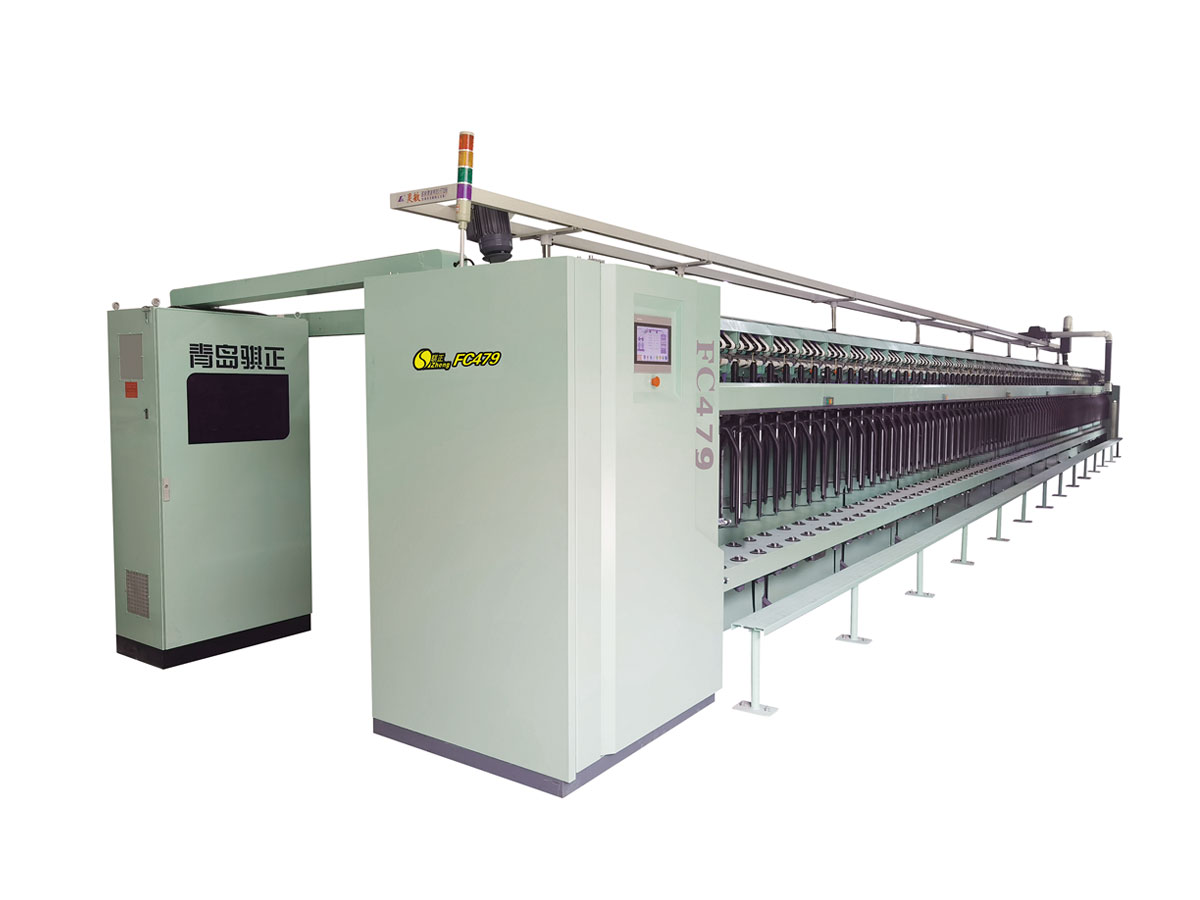

FC479长短纤通用粗纱机
FC479长短纤通用粗纱机是我公司应客户纺纱多样化的需求，在传统棉纺、毛纺粗纱机技术的基础上研发生产、业内首创的一款长短纤通用的粗纱机，适纺纤维长度范围达到30-102mm，该机型运用高精伺服控制等高新技术，实现粗纱机电子牵伸，采用五台伺服电机直接对锭翼、一二罗拉、三四罗拉、筒管、龙筋升降五个系统进行独立驱动，机械主...
产品描述
FC479 长短纤通用粗纱机是我公司应客户纺纱多样化的需求，在传统棉纺、毛纺粗纱机技术的基础上研发生产、业内首创的一款长短纤通用的粗纱机，适纺纤维长度范围达到30-102mm，该机型运用高精伺服控制等高新技术，实现粗纱机电子牵伸，采用五台伺服电机直接对锭翼、一二罗拉、三四罗拉、筒管、龙筋升降五个系统进行独立驱动，机械主传动系统采用圆弧齿形同步带传动，在主控制器的控制协调下实现五台电机的同步运行。
产品特点：
1、捻度等工艺要求通过人机界面输入参数即可完成便捷、高效。
2、实现电子牵伸，可通过人机界面直接调整牵伸倍数。
3、可以纺制大肚纱等特种纱线。
4、具有断电保护装置和恒张力纺纱系统，能大大改善条干质量。
5、具有工控系统数据库，可存储不同品种、不同支数的成熟纺纱工艺，工艺调整和更换品种方便快捷。
6、优化设计车头传动及布局，车头布局简洁、散热好、方便安装维护。
7、重新设计的牵伸结构，适纺纤维更广泛，适纺纤维长度达到30-102mm。
8、采用桥架分路式走线，电气安装方便、减少电气信号干扰。
9、主传动采用同步带传动，传动平稳、噪声低、效率高。
10、系统一键还原更能，当控制系统软件参数遭到破环时，启动一键还原即可还原至初始状态。
技术参数表
|
锭距 Spindle gauge(mm) |
220 |
|
卷装尺寸 Package dimension (mm) |
Φ150*395 |
|
筒管尺寸 Bobbin dimension (mm) |
Φ45*445 |
|
适纺纤维长度 Spinning fiber length（mm） |
38-102 |
|
适纺线密度 Density for fiber（TEX） |
200-2000 (0.5-5 Nm) |
|
锭翼形式 Flyer system |
上锭杆悬挂式全封闭高速锭翼Top spindle closed high-speed flyer |
|
牵伸形式 Drafting system |
四罗拉双短皮圈牵伸Four rollers Double short leather ring |
|
牵伸倍数 Drafting system |
电脑无级调节Software |
|
牵伸变换 Drafting changing |
软件 Software |
|
捻度范围（捻/米）Twist range(t/m) |
电脑无级调节Software |
|
捻度变换 Twist changing |
软件 Software |
|
加压形式 Pressing form |
弹簧摇架加压Spring Weighting arm pressing |
|
下罗拉直径Bottom roller diameter (mm) |
Φ28.5,Φ28.5,Φ28.5,Φ28.5 / Φ32,Φ32,Φ32,Φ32 |
|
清洁方式Cleaning device |
绒带清洁加巡回式吸吹风装置 Velvet belt cleaning and itinerant air suction device |
|
传动形式 Transmission device |
五伺服电机传动Five servo motor drive |
|
卷绕/锭翼传动方式 Winding/Flyer transmission |
齿轮传动(剃齿) Gear transmission |
|
卷绕输入动力轴Winding power shaft |
万向轴 Universal shaft |
|
差速机构Differential device |
无 None |
|
换向机构 Reversing device |
软件 蜗轮减速箱 Software |
|
成纱角度调节Yarn forming angle |
软件控制，任意可调 Software |
|
自停装置Stop motion |
断纱、断条、飞纱红外光电自停Broken yarn, broken strip and flying yarn infrared photoelectric automatic stop |
|
落纱三自动Three auto doffing |
软件 Software |
|
张力调节 Tension adjustment |
软件 Software |
|
防细节Unevenness preventing |
软件 Software |
|
卷绕密度调节Winding density adjustment |
软件Software |
|
喂入条筒直径(mm) Can diameter |
Φ400/Φ500/Φ600 （按客户要求选配导条架） |
|
节能吸风装置Energy saving suction device |
标配Standard configuration |
|
整机外形尺寸(mm) Overall dimension |
14960×3560/(4310)×2600mm（120锭） 16250×3560/(4310)×2600mm（132锭） 17570×3560/(4310)×2600mm（144锭） |
产品规格、外观等信息可能有变更，恕不预先通知。
